Артикул:
0025804

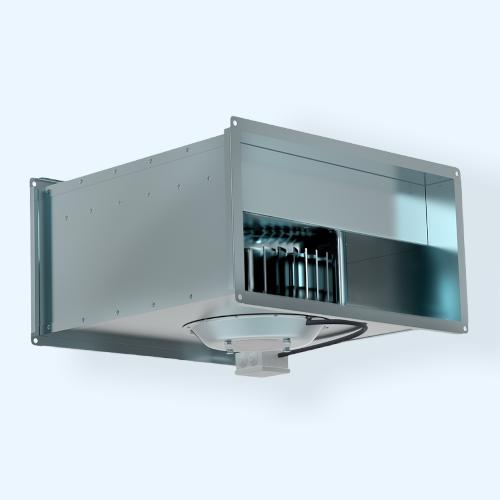

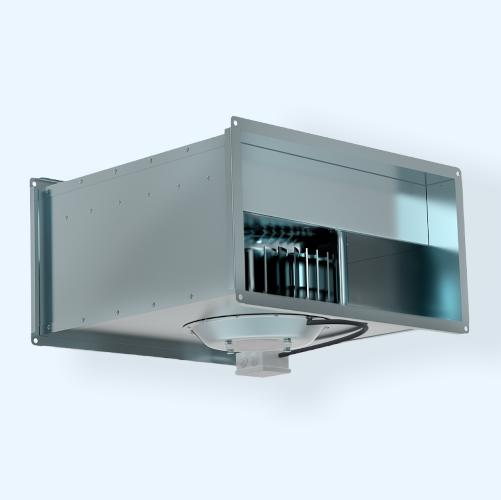

Прямоугольный канальный вентилятор Shuft с вперед загнутыми лопатками RFE 500x300-4
Функциональные особенности
Описание- Корпус прямоугольного канального вентилятора Shuft RFE изготовлен из оцинкованной стали.
- Вентилятор оборудован высокоэффективной крыльчаткой с вперед загнутыми лопатками и высококачественным двигателем с внешним ротором IP44, клеммной коробкой IP55.
- Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях.
- Шариковые подшипники электродвигателя не требуют технического обслуживания.
- В двигателях встроены защитные термоконтакты, требующие подключения внешнего защитного термореле.
- Регулирование скорости осуществляется путем изменения напряжения, за счет использования пятиступенчатого трансформатора FSRD TP.
- Прямоугольный канальный вентилятор Shuft RFE устанавливается в любом положении в соответствии с направлением движения потока воздуха.
Конструкция
- Прямоугольный канальный вентилятор Shuft RFE оснащен крыльчаткой с вперед загнутыми лопатками.
- КПД таких колес меньше, чем колес с назад загнутыми лопатками, однако они позволяют получить требуемые параметры в рабочей точке при меньших габаритах и меньшей частоте вращения.
- Шум вентилятора с вперед загнутыми лопатками меньше, чем у вентилятора с назад загнутыми лопатками.
- В прямоугольном канальном вентиляторе Shuft RFE используется электродвигатель с внешним ротором. Статор и ротор в таких двигателях меняются местами, и рабочее колесо напрессовывается на ротор. Подобная конструкция обеспечивает эффективное охлаждение электродвигателя.
- Вентилятор оснащен встроенной системой термозащиты, которая обеспечивает надежную защиту электродвигателя: термоконтакты размыкают цепь в случае перегрева двигателя.
- Регулирование скорости происходит путем изменения напряжения за счет использования трансформатора или тиристора.
- Тиристорные регуляторы скорости отличаются компактностью и малым весом.
- Регулирование частоты вращения происходит плавно, бесступенчато.
- Конструктивное исполнение тиристорных регуляторов может быть как для внешней установки, так и для скрытого монтажа.
- Трансформаторные регуляторы имеют 5 ступеней регулирования частоты вращения двигателей. При использовании трансформаторов увеличение шума ни на одной из ступеней не происходит. Имеются как регуляторы в корпусе, полностью готовые к применению, так и бескорпусные. Все трансформаторные регуляторы в корпусе имеют устройства термозащиты электродвигателя вентилятора.
Дополнительно можно приобрести:
- Гибкие вставки FK(r), воздушные клапана DR, фильтр боксы FBR(r), фильтры кар манные (материал) FR(r) (G3), FR(r) (F5), шумоглушители SR(r), SRS(r), водяные нагреватели WHR, электрические нагреватели EHR, пятиступенчатые трансформаторы FSRE, FSRE TP и FSRD TP, однофазные плавные регуляторы MTY, инерционные решетки GOLS (VK/WSK) и др.
Отличительные особенности
- стальной оцинкованный корпус;
- крыльчатка с вперед загнутыми лопатками;
- встроенная система термозащиты;
- регулирование скорости 0-100% путем изменения напряжения;
- подшипники и двигатель не требуют специального техобслуживания;
- легкая очистка крыльчатки;
- установка в вертикальном положении;
- Вентилятор поставляется готовый к подключению.
- Вентилятор может устанавливаться в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора).
- Необходимо предусматривать доступ для обслуживания вентилятора.
! Не допускается:
– монтировать в помещениях, воздух в которых содержит "тяжелую" пыль, муку и т.п.
– монтировать во взрывопожароопасных помещениях.
Уход
- Канальный вентилятор Shuft RFE не требует специального технического ухода. Единственное требование – чистка крыльчатки. Перед очисткой необходимо выполнить следующие действия:
- Убедиться в том, что:
- электрический ток отключен,
- включатель заблокирован;
- двигатель и рабочее колесо полностью остыли.
- Снять крыльчатку вместе с электродвигателем. Чистить необходимо осторожно, чтобы не нарушить балансировку крыльчатки.
- нельзя применять агрессивные химические вещества или очистители.
- нельзя использовать острые предметы, устройства, работающие под высоким давлением.
- нельзя погружать двигатель в воду или другую жидкость.
Крыльчатку рекомендуется чистить через каждые шесть месяцев.
Опция: адаптер - переход, приобретается отдельно (комплект 2 шт.)
Гарантия – 12 месяцев
Габаритные размеры прямоугольного канального вентилятора Shuft с вперед загнутыми лопатками RF
Документы
Паспорт RF-Vim_V5.21
4,4 мб
|
Производитель
|
Shuft |
|
Габариты (ШхВхГ)
|
540х340х640 |
|
Вес, кг
|
21.0 |
|
Обороты вентилятора
|
1230 |
|
Уровень шума LwA (Акустическая мощность), дБА
|
63 |
|
Энегропотребление, Вт / ВА
|
780 |
|
Max t перемещ. воздуха, С°
|
40 |
|
Присоединительный размер, мм
|
500х300 |
|
Напряжение, В
|
230 |
|
Вес в упаковке, кг
|
23.0 |
|
Производительность, м³/ч
|
2200 |
|
Давление, Па
|
390 |
|
Сила тока, А
|
3,4 |
